Der Grundriss liegt auf dem Tisch, und alles scheint zu passen
Auf dem Plan des Architekten oder auf dem Karopapier sieht es gut aus: Dusche links, WC in der Mitte, Waschtisch rechts. Dann steht man im Rohbau, die Tür schlägt auf und berührt das WC. Solche Überraschungen entstehen fast immer, weil die Objekte gezeichnet wurden, die Flächen davor aber nicht.
Diese Seite sammelt die Maße, die man dafür braucht. Einige stehen im Gesetz, einige in DIN 18040-2, die meisten sind übliche Richtwerte aus der Planungspraxis. Wir kennzeichnen jeweils, woher ein Wert kommt.
Was die Landesbauordnung NRW vorschreibt
Das Gesetz sagt über das Bad weniger, als viele erwarten. Nach § 47 Abs. 4 BauO NRW muss jede Wohnung ein Bad mit Badewanne oder Dusche und eine Toilette haben. Eine Quadratmeterzahl für den Raum nennt die Vorschrift nicht.
Für Bäder ohne Fenster gilt § 43 Abs. 1 BauO NRW. Fensterlose Bäder und Toiletten sind danach nur zulässig, wenn eine wirksame Lüftung gewährleistet ist. Außerdem verlangt § 43 Abs. 2 einen eigenen Wasserzähler für jede Wohnung.
Die Sanierung eines Bads innerhalb der Wohnung ist in der Regel verfahrensfrei. Leitungen für Trinkwasser und Abwasser im Haus zählt § 62 BauO NRW zu den verfahrensfreien Anlagen. Anders kann es aussehen, wenn tragende Wände betroffen sind, der Brandschutz berührt wird oder das Haus ein Baudenkmal ist.
Bewegungsflächen vor den Objekten
Die Bewegungsfläche ist der freie Bereich vor einem Objekt, in dem man steht, sich bückt oder dreht. Sie darf sich mit der Fläche vor dem Nachbarobjekt überlagern. Die folgenden Werte sind übliche Richtwerte für ein Bad ohne besondere Anforderungen.
| Objekt | Freie Fläche davor, Richtwert |
|---|---|
| WC | rund 70–75 cm tief, 80 cm breit |
| Waschtisch | rund 70–75 cm tief, mindestens so breit wie der Waschtisch |
| Doppelwaschtisch | rund 75 cm tief über die ganze Breite |
| Dusche | rund 75 cm tief vor dem Einstieg |
| Badewanne | rund 75 cm tief entlang des Einstiegs, 90 cm breit |
| Waschmaschine | rund 90 cm tief, damit Tür und Korb frei sind |
In kleinen Bädern werden diese Flächen oft unterschritten. Das ist erlaubt, macht das Bad aber enger im Gebrauch. Besonders beim WC merkt man jeden Zentimeter, weil man sich dort setzt und wieder aufsteht.
Die Dusche kann selbst Teil der Bewegungsfläche sein, wenn sie bodengleich ist. Dann zählt der Duschplatz mit, und der Raum wirkt größer, als seine Fläche vermuten lässt.
Abstände zwischen WC, Waschtisch und Wand
Neben der Fläche davor zählt der Abstand zur Seite. Wer auf dem WC sitzt, braucht Platz für die Schultern. Wer am Waschtisch steht, möchte nicht mit dem Ellbogen an die Wand stoßen.
| Abstand | Üblicher Richtwert |
|---|---|
| WC-Mitte bis Seitenwand | mindestens rund 40 cm |
| WC-Außenkante bis Waschtisch | mindestens rund 20 cm |
| Waschtisch-Außenkante bis Wand | rund 20 cm |
| Zwei Waschbecken, Mitte zu Mitte | rund 80–90 cm |
| WC oder Waschtisch bis Dusche oder Wanne | rund 20 cm |
Diese Werte stammen aus der Planungspraxis und sind keine Normpflicht. Sie gelten für Objekte in üblicher Größe. Bei einem Kompakt-WC oder einem schmalen Handwaschbecken lassen sich einzelne Abstände verkürzen.
Welche Maße WC, Spülkasten und Vorwand selbst haben, steht auf der Seite WC-Maße und Abstände. Die Höhen für Waschtische und Armaturen folgen weiter unten auf dieser Seite.
Übliche Höhen im Bad
Höhen legen wir mit Ihnen fest, bevor die Vorwand geschlossen wird. Danach lassen sie sich nur mit neuem Aufwand ändern. Die Tabelle zeigt übliche Ausgangswerte über dem fertigen Boden.
| Bauteil | Üblicher Richtwert |
|---|---|
| Oberkante Waschtisch | 85–90 cm |
| Unterkante Spiegel | 100–120 cm |
| WC-Sitzhöhe, Standard | rund 40–42 cm |
| WC-Sitzhöhe, erhöht | 46–48 cm |
| Wannenrand | rund 55–60 cm |
| Duscharmatur | rund 100–115 cm |
| Kopfbrause | 200–220 cm |
Wer im Haushalt deutlich größer oder kleiner ist als der Durchschnitt, sollte die Höhen einmal am eigenen Körper prüfen. Ein Waschtisch 5 cm höher erspart großen Menschen den krummen Rücken. Bei wandhängenden Objekten kostet diese Anpassung nichts extra.
Wenn das Bad barrierefrei werden soll
DIN 18040-2 regelt barrierefreie Wohnungen. Die Norm ist nicht frei zugänglich, die Werte stammen deshalb aus Fachliteratur. Für eine private Badsanierung ist sie nicht automatisch Pflicht, sie ist ein Planungsmaß.
| Maß nach DIN 18040-2 (nach Fachliteratur) | Barrierefrei | Mit Rollstuhl |
|---|---|---|
| Bewegungsfläche vor den Objekten | 120 × 120 cm | 150 × 150 cm |
| Lichte Türbreite | mindestens 80 cm | mindestens 90 cm |
| Duschplatz | niveaugleich, höchstens 2 cm abgesenkt | niveaugleich, höchstens 2 cm abgesenkt |
| WC-Sitzhöhe | — | 46–48 cm einschließlich Sitz |
Dazu kommt, dass Drehflügeltüren nach Fachliteratur nicht in den Sanitärraum schlagen sollen. Die Wände müssen so gebaut sein, dass sich Haltegriffe neben dem WC und in der Dusche nachrüsten lassen. Das ist bei einer Vorwand leicht einzuplanen, wenn man es vor dem Schließen weiß.
Wer heute noch ohne Einschränkung lebt, kann trotzdem vorsorgen. Eine bodengleiche Dusche und eine verstärkte Vorwand kosten beim ohnehin geplanten Umbau wenig mehr. Alles Weitere steht auf der Seite zum barrierefreien Bad.
Das Gäste-WC als kleinste Einheit
Im Reihenhaus liegt das Gäste-WC meist im Erdgeschoss neben der Haustür, oft auf 1,5 bis 3 m². Hier zeigt sich am deutlichsten, wie eng Mindestmaße werden können. Ein Raum von rund 0,90 m Breite und 1,50 m Länge reicht erfahrungsgemäß für ein WC und ein kleines Handwaschbecken.
Bei dieser Breite sitzt das WC mittig, und seitlich bleiben auf jeder Seite etwa 25 cm Luft. Das Handwaschbecken hängt dann gegenüber oder an der Stirnseite über dem WC-Bereich. Eine Tür, die nach außen aufschlägt, macht den Raum spürbar nutzbarer.
Soll später eine Dusche dazukommen, etwa für Gäste oder für ein Leben im Erdgeschoss, braucht der Raum mehr. Mit einer Dusche von 80 × 80 cm plant man als Richtwert eher 2,5 bis 3 m². Die Seite zum Gäste-WC beschreibt, was dort baulich zu beachten ist.
Wie viel Fläche Wanne und Dusche belegen

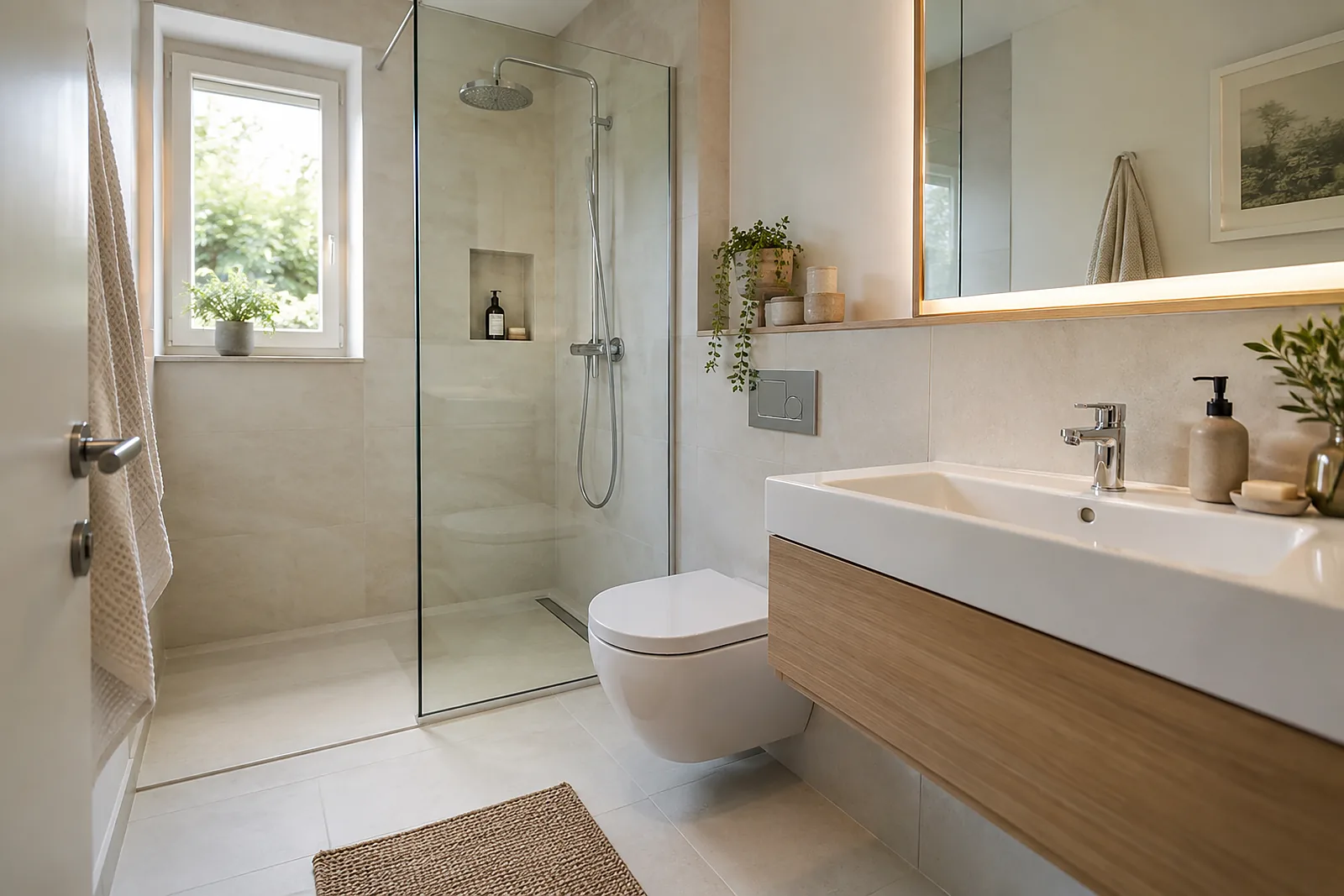

Die Badewanne ist das Objekt, das den Grundriss am stärksten bestimmt. Eine Standardwanne mit 170 × 75 cm belegt mit Einstiegsfläche davor rund 2 m² Boden. Eine Dusche mit 90 × 90 cm kommt mit Einstiegsfläche auf etwa 1,5 m².
Dieser Unterschied klingt klein, macht im 4-m²-Bad aber ein Achtel der Fläche aus. Deshalb lohnt der Vergleich, bevor der Grundriss festgelegt wird. Eine bodengleiche Dusche verschiebt die Rechnung noch weiter, weil der Duschplatz mit zur Bewegungsfläche zählt.
Eine offene Dusche ohne Tür braucht dafür mehr Länge. Damit das Wasser im Duschbereich bleibt, plant man als Richtwert mindestens 120 cm Duschlänge hinter einer festen Glaswand. Die genauen Maße für Duschen stehen unter Maße der bodengleichen Dusche, die für Wannen unter Badewannenmaße.
Maße im Düsseldorfer Bestand
In der denkmalgeschützten Siedlung in Golzheim aus dem Jahr 1937 sind die Bäder klein, und das Fensterformat bleibt. Dort muss jeder Zentimeter geplant werden, bevor die erste Fliese fällt. Die Seite zur Badsanierung in Golzheim zeigt, wie das gelingt.
In den Großsiedlungen der 1960er und 70er Jahre liegen die Bäder oft innen, mit Betondecke und gemeinsamem Abluftschacht. Die Wände sind nicht immer zu schlitzen, deshalb kommt die Installation in eine Vorwand. Diese Vorwand kostet 15 bis 25 cm Raumtiefe, und das muss im Grundriss eingerechnet sein. Ein Beispiel ist die Badsanierung in Garath.
Im Altbau mit hohen Räumen fehlt es selten an Höhe, aber oft an Breite. Schlauchbäder von 1,40 m lichter Breite sind dort häufig. Dann entscheidet die Tür, ob WC und Waschtisch hintereinander an eine Wand passen.
Mindestmaße prüfen, bevor bestellt wird
Die sicherste Methode ist einfach: Die Umrisse von Dusche, WC und Waschtisch mit Klebeband auf den Boden legen. Dann die Tür öffnen, sich vor jedes Objekt stellen und so tun, als würde man es benutzen. Nach zehn Minuten weiß man, ob der Plan im Alltag trägt.
Beim Aufmaß übernehmen wir diesen Schritt mit genauen Zahlen. Wir messen Wände, Tür, Fensterbrüstung, Fallrohr und den Bodenaufbau und zeichnen daraus Varianten mit allen Abständen. Sanitär und Vorwand bauen danach unsere Installateure, und der ganze Umbau läuft über einen Vertrag mit festem Preis.
Mehr zur Planung vom Aufmaß bis zum Festpreis steht unter Badplanung. Wie die Maße in einem sehr kleinen Raum zusammenspielen, zeigt die Seite zum kleinen Bad.
